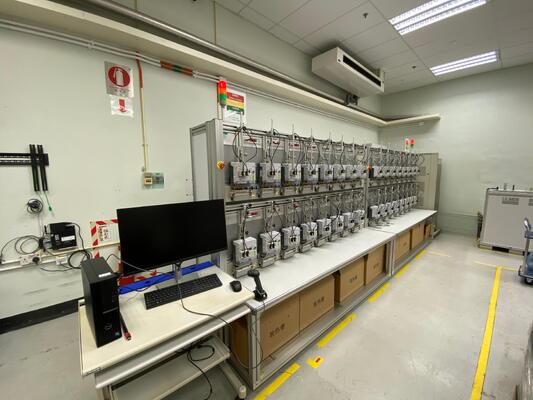

ระบบทดสอบมิเตอร์อัจฉริยะสามเฟส YC1893D

32 ตำแหน่ง | 160A | คลาส 0.02

ออกแบบมาสำหรับการใช้งานของการไฟฟ้า, ห้องปฏิบัติการ และการผลิตมิเตอร์อัจฉริยะ

ระบบทดสอบมิเตอร์อัจฉริยะสามเฟส GENY YC1893D เป็นโซลูชันอัตโนมัติที่มีความแม่นยำสูง ออกแบบมาสำหรับการทดสอบและสอบเทียบมิเตอร์วัดพลังงานเฟสเดียวและสามเฟส รองรับ 32 ตำแหน่งทดสอบ, เอาต์พุตกระแสสูงสุด 160A และความแม่นยำระดับ Class 0.02 ระบบนี้เหมาะอย่างยิ่งสำหรับบริษัทสาธารณูปโภค, ผู้ผลิตมิเตอร์, ห้องปฏิบัติการมาตรวิทยา และสถาบันตรวจสอบคุณภาพ

ด้วยหม้อแปลงกระแสแยก (ICTs) ในตัว YC1893D ยังสามารถทดสอบมิเตอร์แบบ closed-link / IP-link ได้ ทำให้เป็นแพลตฟอร์มที่เชื่อถือได้สำหรับการใช้งานมิเตอร์อัจฉริยะสมัยใหม่

ภาพรวมผลิตภัณฑ์

YC1893D ผสมผสานแหล่งจ่ายไฟสถิตสามเฟส, มิเตอร์อ้างอิงมาตรฐาน, ชั้นวางทดสอบหลายตำแหน่ง, โมดูลสื่อสารมิเตอร์อัจฉริยะ, โพรบแสง, อุปกรณ์เชื่อมต่อด่วน QCD และซอฟต์แวร์ควบคุม PC เข้าเป็นแพลตฟอร์มการทดสอบที่สมบูรณ์

โหมดการทำงานของระบบ

การทำงานอัตโนมัติ
การทำงานกึ่งอัตโนมัติ
การทำงานด้วยตนเอง

การใช้งานที่เหมาะสม

การทดสอบมิเตอร์อัจฉริยะ
การตรวจสอบความแม่นยำ
การสอบเทียบ
การทดสอบฟังก์ชัน
การตรวจสอบเป็นชุด
การใช้งานมิเตอร์แบบ closed-link

ประโยชน์หลัก

การทดสอบแบบขนาน 32 ตำแหน่ง

ชั้นวางสองชั้น แต่ละชั้นมี 16 ตำแหน่ง
การทดสอบเป็นชุดที่มีประสิทธิภาพสูง
เหมาะสำหรับสภาพแวดล้อมของการไฟฟ้าและการผลิต

เอาต์พุตกระแสสูงสุด 160A

เหมาะสำหรับการทดสอบมิเตอร์กระแสสูง
รองรับข้อกำหนดมิเตอร์ที่หลากหลาย
ออกแบบมาสำหรับความต้องการภาคสนามและห้องปฏิบัติการที่เข้มงวด

ความแม่นยำระดับ Class 0.02

มิเตอร์อ้างอิงมาตรฐานความแม่นยำสูง
เอาต์พุตที่เสถียรและประสิทธิภาพที่ทำซ้ำได้
เหมาะสำหรับการใช้งานสอบเทียบและตรวจสอบ

การทดสอบมิเตอร์แบบ Closed-Link ด้วย ICTs

สัญญาณกระแสแยกและไม่มีศักย์
รองรับมิเตอร์แบบ IP-link / วงจรกระแสปิด
ขยายความเข้ากันได้เกินกว่าแท่นทดสอบทั่วไป

พร้อมสำหรับการสื่อสารมิเตอร์อัจฉริยะ

รองรับโพรบแสง
อินเทอร์เฟซการสื่อสาร RS232 / RS485
การขยายพอร์ตอนุกรมสำหรับการสื่อสารแบบขนาน

ความสามารถในการทดสอบตามมาตรฐาน IEC

เหมาะสำหรับการทดสอบมิเตอร์ตาม:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

ส่วนประกอบหลักของระบบ

ระบบ YC1893D ประกอบด้วย:

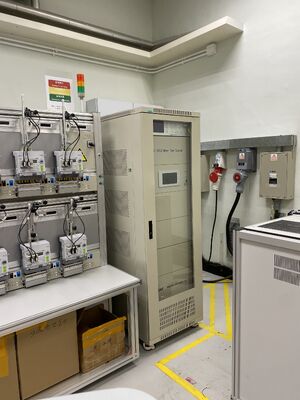

แหล่งจ่ายไฟสถิตสามเฟส
มิเตอร์อ้างอิงมาตรฐานสามเฟส
ชั้นวางทดสอบมิเตอร์ 32 ตำแหน่ง
ระบบทดสอบฟังก์ชันมิเตอร์อัจฉริยะ
โพรบแสง
หัวสแกน
อุปกรณ์เชื่อมต่อด่วน (QCDs)
หม้อแปลงกระแสแยก (ICTs)
PC และซอฟต์แวร์ควบคุม
โมดูลสื่อสารอนุกรม

ฟังก์ชันการทดสอบ

ระบบสามารถทำการทดสอบต่อไปนี้โดยอัตโนมัติ:

การทดสอบข้อผิดพลาดพื้นฐาน
การทดสอบความแม่นยำในทั้งสี่ควอแดรนต์
การทดสอบความซ้ำซ้อน
การทดสอบการคืบ (การทดสอบแบบไม่มีโหลด)
การทดสอบกระแสเริ่มต้น
การทดสอบรีจิสเตอร์

การทดสอบปริมาณที่มีอิทธิพล
การเปลี่ยนแปลงแรงดันไฟฟ้า
ความไม่สมดุลของแรงดันไฟฟ้า
การเปลี่ยนแปลงความถี่
ความผิดเพี้ยนของฮาร์มอนิก
ลำดับเฟสย้อนกลับ

การทดสอบพลังงานเดินหน้าและถอยหลัง
การทดสอบฮาร์มอนิกย่อย
การทดสอบฮาร์มอนิกคี่
การทดสอบค่าคงที่มิเตอร์ที่แตกต่างกันพร้อมกัน
การสอบเทียบมาตรฐานอ้างอิงที่มีความแม่นยำต่ำกว่า

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์แหล่งจ่ายไฟ

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้า
เอาต์พุตแรงดันไฟฟ้าทดสอบ (เฟส-กลาง)	3*(5 ~ 456 V)
กำลังของเอาต์พุตแรงดันไฟฟ้า	3*1000VA/220V
ความละเอียด	ดีกว่า 0.01% ของค่าเต็มช่วง
ความแม่นยำในการตั้งค่า	ดีกว่า 0.05% ที่ค่าช่วงสุดท้าย
ความเสถียร	ดีกว่า 0.005%/h (เวลาอินทิเกรต 150 วินาที)
การควบคุมโหลดตั้งแต่ 0-โหลดสูงสุด	< 0.01%
ปัจจัยความผิดเพี้ยน	< 0.3% สำหรับโหลดตัวต้านทานเชิงเส้น
ฮาร์มอนิก	2nd ~ 51st ตั้งโปรแกรมได้อย่างอิสระ
กระแส
เอาต์พุตกระแสทดสอบ	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
กำลังของเอาต์พุตกระแส	3*2600VA/160A
มุมเฟส
ช่วงมุมเฟส	0 ~ 360°
ความละเอียดมุมเฟส	0.01°
ความแม่นยำในการตั้งค่ามุมเฟส	0.1°
ความถี่
ช่วงความถี่	45 Hz ~ 65 Hz
ความละเอียดความถี่	0.01 Hz

มิเตอร์อ้างอิงมาตรฐาน

ระบบเข้ากันได้กับ:

GENY SZ-03A-K8F
ZERA EPZ-303

คุณสมบัติหลัก

ช่วงแรงดันไฟฟ้า: 5V ถึง 480V
ช่วงกระแส: 10mA ถึง 160A
ข้อผิดพลาดแรงดัน, กระแส, กำลัง และพลังงาน: ≤ ±0.02%
รองรับโหมดการเดินสายหลายแบบ
รองรับการวิเคราะห์ฮาร์มอนิก
รองรับการแสดงรูปคลื่น
รองรับการตรวจสอบแท่นทดสอบ

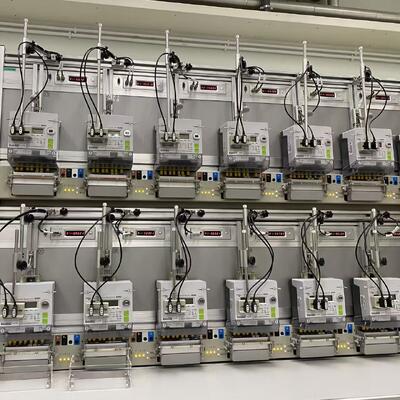

การออกแบบชั้นวางทดสอบ

คุณสมบัติชั้นวาง

โครงสร้างอลูมิเนียมอัลลอยด์
น้ำหนักเบา แข็งแรง และทนทานต่อการกัดกร่อน
16 ตำแหน่งต่อชั้นวาง, รวม 32 ตำแหน่ง
ติดตั้งล้อเพื่อการเคลื่อนย้ายที่ง่ายขึ้น

ขนาดชั้นวางเดี่ยว

2426 มม. (กว้าง) * 900 มม. (ลึก) * 1865 มม. (สูง)

แต่ละตำแหน่งมิเตอร์ที่อยู่ภายใต้การทดสอบ (MUT) ประกอบด้วย

อุปกรณ์เชื่อมต่อด่วน QCD
หัวสแกน
โพรบแสง
จอแสดงผล LED ข้อผิดพลาดและอินพุต
ซ็อกเก็ตสื่อสาร MUT

อุปกรณ์เชื่อมต่อด่วน QCD

QCD ออกแบบมาเพื่อการทดสอบมิเตอร์เฟสเดียวและสามเฟสที่ยืดหยุ่น

คุณสมบัติ

สปริงโหลดพินกระแสเพื่อลดแรงกดที่ขั้ว
ระยะห่างพินขั้นต่ำถึง 11 มม.
การเคลื่อนที่ของแถวพินที่ปรับได้
พินกระแสเหมาะสำหรับการทำงานระยะยาว 160A
พินขั้วต่อที่ถอดออกได้ง่าย
รองรับมิเตอร์ที่ทำงานด้วย LT-CT
ปรับให้เข้ากับโครงสร้างขั้วต่อพิเศษ เช่น ขั้วต่อรูปตัว Z ของ Landis+Gyr

การสื่อสารมิเตอร์อัจฉริยะ

โพรบแสง

สอดคล้องกับ IEC 62056-21
รองรับ ANSI C12.18
อินเทอร์เฟซแสงอินฟราเรด
คอนเนคเตอร์ DB9 ในตัว RS232
อัตราการส่งข้อมูลสูงสุด: 38400bps
การยึดด้วยแม่เหล็ก
ความยาวสายเคเบิล: 1.5 ม.

การขยายการสื่อสารอนุกรม

ระบบใช้การสื่อสารอนุกรมแบบหลายพอร์ตเพื่อรองรับการสื่อสารแบบขนานกับมิเตอร์ที่อยู่ภายใต้การทดสอบสูงสุด 32 เครื่อง ทำให้เหมาะสำหรับการทดสอบฟังก์ชันมิเตอร์อัจฉริยะและการรวบรวมข้อมูลในสภาพแวดล้อมการทำงานเป็นชุด

การใช้งาน

บริษัทสาธารณูปโภค

ผู้ผลิตมิเตอร์

ห้องปฏิบัติการมาตรวิทยา

แผนกตรวจสอบคุณภาพ

ห้องปฏิบัติการสอบเทียบ

การวิจัยและพัฒนาและการทดสอบการผลิตมิเตอร์อัจฉริยะ

ทำไมต้องเลือก GENY

เชี่ยวชาญด้านอุปกรณ์ทดสอบมิเตอร์และระบบสอบเทียบ
ประสบการณ์ที่แข็งแกร่งในการใช้งานทดสอบมิเตอร์เฟสเดียวและสามเฟส
โซลูชันความแม่นยำสูง กระแสสูง และเข้ากันได้กับมิเตอร์อัจฉริยะ
รองรับการออกแบบระบบทั้งแบบมาตรฐานและแบบกำหนดเอง
ประสบการณ์โครงการที่พิสูจน์แล้วในตลาดระดับสาธารณูปโภคและตลาดต่างประเทศ
การสนับสนุนทางเทคนิคและบริการวิศวกรรมระดับมืออาชีพ
