| ชื่อแบรนด์: | GENY |
| เลขรุ่น: | ไอซีที-200เอ |
| ขั้นต่ำ: | 1 |
| ราคา: | negotiate rates |
| เงื่อนไขการจ่ายเงิน: | l/c, d/p |
| ความสามารถในการจําหน่าย: | 100 ชิ้น / 1 เดือน |
สำหรับการทดสอบมิเตอร์วัดพลังงานสามเฟสที่ไม่สามารถแยกวงจรแรงดันและกระแสออกจากกันได้ (การเชื่อมต่อแบบปิด) การแยกกระแสไฟฟ้าเป็นสิ่งจำเป็นเพื่อให้มั่นใจในความแม่นยำ ในม้านั่งทดสอบหลายตำแหน่งและการตั้งค่าสามเฟสที่ซับซ้อน การแยกแรงดันไฟฟ้าเพียงอย่างเดียวไม่เพียงพอ

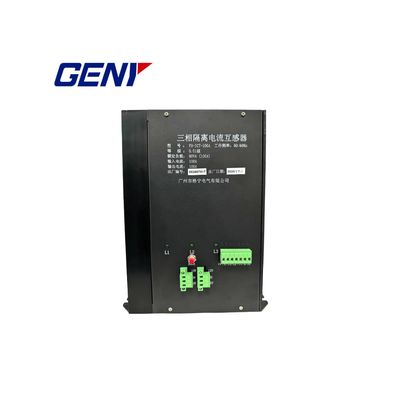

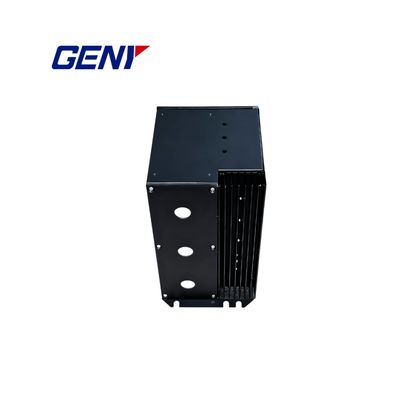

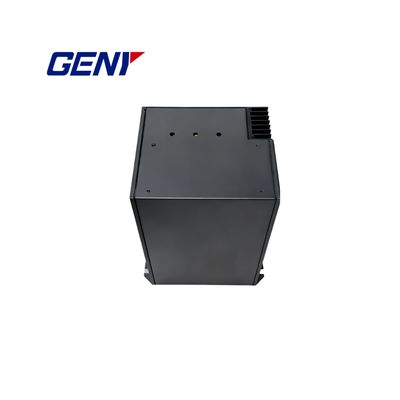

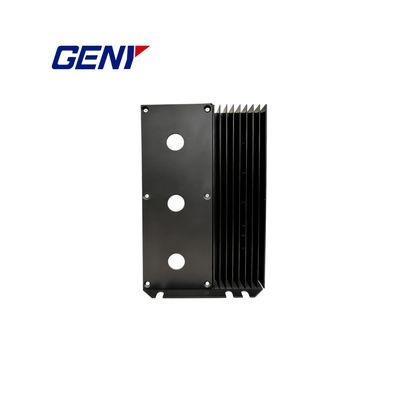

ICT 100 A ให้การแยกกระแสไฟฟ้าแบบ 1:1 ที่แท้จริงพร้อมการชดเชยข้อผิดพลาดทางอิเล็กทรอนิกส์ ทำให้สามารถสอบเทียบได้อย่างแม่นยำ ปลอดภัย และยืดหยุ่นภายใต้สภาวะสมศักย์
ICT แต่ละตัวรวมเอาหม้อแปลงกระแสไฟฟ้าอิสระ 1:1 สามตัว ซึ่งรองรับ:
เพื่อให้รักษาความแม่นยำสูงในมิเตอร์หลายประเภทและภาระ ICT ใช้ตัวชดเชยข้อผิดพลาดทางอิเล็กทรอนิกส์ภายในและให้ความจุเอาต์พุตทุติยภูมิที่เพียงพอ ที่ 100 A ทุติยภูมิสามารถส่งมอบ ≥60 VA ในขณะที่ยังคงความแม่นยำ สภาวะวงจรเปิด/โอเวอร์โหลดทุติยภูมิได้รับการตรวจสอบพร้อมการบ่งชี้และการป้องกันไฟฟ้าลัดวงจรอัตโนมัติ
| ระดับความแม่นยำ | 0.01% [cosφ = 0.5C … 1 … 0.5L] |
|---|---|
| ช่วงกระแส | ปฐมภูมิ: 0.1-100 A; ทุติยภูมิ: 0.1-100 A (1:1) |
| ความถี่ที่กำหนด | 50/60 Hz ±5% |
| ภาระเอาต์พุต | 0.1-1 A: Z = 0.5 Ω 1-100 A: ภาระที่อนุญาต ≈ 0.6 V หารด้วยกระแสจริง |
| ขีดจำกัดภาระ/แรงดันไฟฟ้าและความจุ | แรงดันไฟฟ้าโหลดทุติยภูมิสูงสุด: 0.7 V ความจุเอาต์พุตทุติยภูมิ: ≥60 VA ที่ 100 A (โดยทั่วไป) กำลังไฟสูงสุดถึง 70 VA ที่ 100 A |
| ประสิทธิภาพของฉนวน | ปฐมภูมิถึงทุติยภูมิ; ขดลวดถึงตัวเครื่อง: 2500 V/1 นาที, การรั่วไหล < 5 mA |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน: +22 ℃ ±5 ℃ |
| กำลังเสริม | 2 × 13.5 V AC, 50/60 Hz, ±5% |
ความแม่นยำใช้ได้ภายในภาระและสภาวะแวดล้อมที่ระบุ
