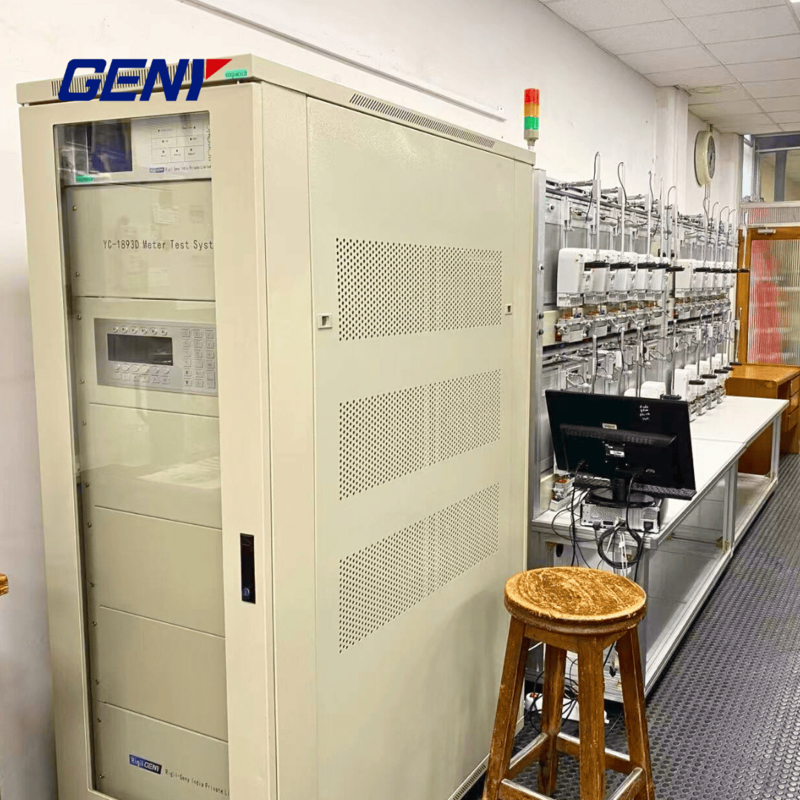

ตู้ควบคุมแหล่งพลังงานสามระยะแม่นยํา Ycs-103 สําหรับเครื่องวัดพลังงาน

ชื่อสินค้า

แหล่งพลังงานมาตรฐาน 3 ขั้นตอน

รุ่น

YCSS-103

ระดับความแม่นยํา

ประเภท 002

ลักษณะหลัก

สร้างจากสามชุดของแหล่งพลังงาน AC มาตรฐาน multifunction เฟสเดียว, ให้ผลิตไฟฟ้าระดับความแรงสามเฟสและสามเฟสสัญญาณปัจจุบัน. เหมาะสําหรับการปรับขนาด Voltmeter, Amperemeter,วัตต์เมตรเครื่องวัดพลังงาน เป็นต้น

ระยะความดัน (ระยะความดันทางกายภาพ 4)

0~480 ((V)

ความแม่นยําของแรงดันออก

ประเภท 0.02 ((50 ~ 400 V)

ความละเอียดของแรงกระหน่ําออก

1 ((mV)

ค่าค่าการปรับระดับความดันขั้นต่ํา

1 ((mV)

ความสับสนในระยะสั้นของความกระชับกําลังออก

≤30 ((PPM)

พลังงานออกแบบความดัน

3*100 VA

การบิดเบือนรูปคลื่นความตึงเครียด

< 0.2%

ความมั่นคงของแรงกระหน่ําออก

ดีกว่า 50ppm/h (เวลาการบูรณาการ 3 นาที)

การแสดงตัวเลขในแรงดัน

6 หลัก

ระยะเวลาปัจจุบัน ((> 10 ระยะเวลาทางกายภาพ)

0 ~ 120 ((A)

ความแม่นยําของปัจจุบัน

ประเภท 0.02 ((0.1 ~ 100 A)

ความละเอียดของกระแสไฟออก

0.2 ((mA)

ค่าค่าการปรับระดับความดันขั้นต่ํา

0.2 ((mA)

ความเบี่ยงเบนระยะสั้นของผลิตปัจจุบัน

≤30 ((PPM)

กําลังการออกปัจจุบัน

3*150 VA

การบิดเบือนรูปคลื่นของกระแส

< 0.2%

ความมั่นคงของกระแสไฟออก

ดีกว่า 50 ppm/h (เวลาการรวม 3 นาที)

การแสดงตัวเลขในปัจจุบัน

6 หลัก

ระยะตําแหน่งระยะ

0 ~ 360 °

ความแม่นยําของตําแหน่งระยะ

00.005°

ความละเอียดของตําแหน่งระยะ

00.001 องศา

ค่าปรับตําแหน่งเฟสขั้นต่ํา

00.001 องศา

การแสดงตัวเลขในตําแหน่งระยะ

6 หลัก

ระยะความถี่

45 ~ 65 (((Hz)

ความแม่นยําของความถี่ออกความถี่ของพลังงาน)

≤ 0.01%

ความละเอียดของความถี่ออก

0.0001 (((Hz)

ค่าค่าการปรับระดับความดันขั้นต่ํา

0.0001 (((Hz)

การแสดงตัวเลขตามความถี่

6 หลัก

พลังการออก

≤ 0.01%

ความผิดพลาดพื้นฐาน ความหันห่างระยะสั้น

≤ ± 50 ((PPM)

ความเบี่ยงเบนในปัจจุบันในหนึ่งปี

≤ ± 20 ((PPM)

การออกเสียงฮาร์มอนิก

2-21 ครั้ง ฮาร์มอนิก, ฮาร์มอนิกคู่, ฮาร์มอนิกแปลก, subharmonic

ความแม่นยําของขนาดฮาร์มอนิก

ดีที่สุดในชั้น 0.1 ((2-21 เท่าของสแตนดาร์มอนิก)

ระยะตําแหน่งระยะฮาร์มอนิก

0 ~ 360 °

ความแม่นยําของตําแหน่งระยะฮาร์มอนิก

0.1°

ตัวเลขของการแสดงพลังงานพลังงาน

7 หลัก ((ไม่รวมสัญลักษณ์)

เงื่อนไขการเข้าแรงผลักดันโดยเครื่องวัดที่ได้รับการทดสอบ

ช่องทางเข้าแบบสองแบบ ความถี่การเข้า ≤1×105 imp/s

สายพานสื่อสารของเครื่องวัดที่ทดสอบ

สายพานสองสาย RS-485

ความแม่นยําของคริสตัล

≤±0.05 ((PPM)

ความถี่ของคริสตัล

FH = 1.5625 × 106 imp / s

พันธมิตรแรงผลิต

>20A FH=107

>2A FH=108

> 0.2A FH=109;

> 0.02A FH=1010

> 0.002A FH=1011

< 0.002A FH=1012

ท่าเรือสื่อสาร

RS-232,RJ-45 ((LAN)
