| ชื่อแบรนด์: | GENY |
| เลขรุ่น: | YC1893D |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที,ดี/พี |
| ความสามารถในการจําหน่าย: | 100/ปี |

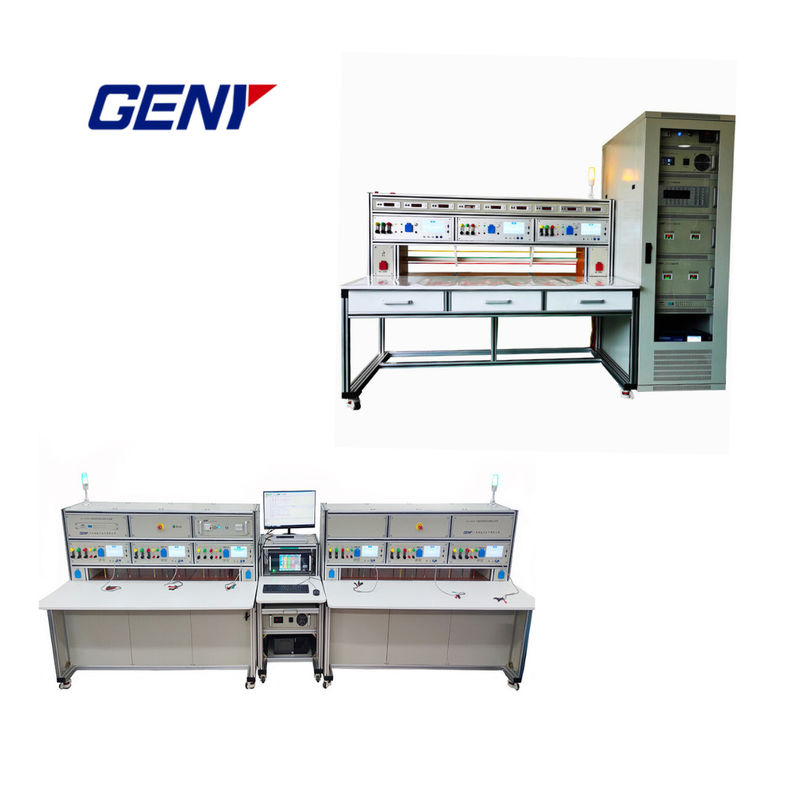

GENY เป็นผู้ผลิตเตียงทดสอบเครื่องวัดพลังงานมืออาชีพที่มีประวัติศาสตร์มากกว่า 30 ปีและอุปกรณ์ได้ส่งออกไปกว่า 37 ประเทศเบนช์ทดสอบที่อธิบายและนําเสนอที่นี่ถูกออกแบบและผลิตให้สอดคล้องกับ IEC 60736 เพื่อตอบสนองความต้องการต่าง ๆ ในการปรับขนาดของเครื่องวัดไฟฟ้าในปัจจุบันและอนาคต
ระบบการทดสอบเครื่องวัดพลังงานสามเฟสที่อธิบายในที่นี้สามารถทดสอบเครื่องวัดพลังงาน 1-3 เครื่องในเวลาเดียวกัน
ปกติจะสามารถทดสอบเครื่องวัดพลังงาน 3 ขั้นตอนต่อไปนี้ด้วยระบบการทดสอบเครื่องวัดพลังงาน 3 ขั้นตอนนี้: เครื่องวัดพลังงาน 2 สาย, 3 สาย และ 4 สายสําหรับพลังงานที่ทํางานและปฏิกิริยา
ระบบการทดสอบเครื่องวัดพลังงาน 3 ขั้นตอนที่อธิบายไว้ตรงนี้สามารถทํางานด้วยมือและอัตโนมัติโดย PC และประกอบด้วยส่วนหลักดังต่อไปนี้:
s1 แหล่งพลังงานที่ใช้ในการผลิตแรงดันและกระแสไฟฟ้าในการทดสอบ
s1 เมตรมาตรฐานมาตรฐานที่มีความแม่น 0.01% ซึ่งเป็นมาตรฐานมาตรฐานของระบบ
s1 ซอฟต์แวร์แพคเกจ (PC และ Printer เป็นตัวเลือกตามคําขอของลูกค้า)
sรางทดสอบ 1 รางพร้อมกับ rack การทดสอบเมตรสําหรับการทดสอบ 3 เมตรพร้อมกัน และ rack พร้อมด้วย:
- หัวสแกน 3 หัวสําหรับเครื่องวัดกลหรืออิเล็กทรอนิกส์
- 3 เครื่องเชื่อมต่อเครื่องวัดเร็ว
- 3 การแสดงความผิดพลาดส่วนตัว
- 3 ระบบคํานวณความผิดพลาด
- 1 สวิตช์หลัก
- 1 ปุ่มหยุดฉุกเฉิน
- 1 หลอดแสดงแสง 3 สี
ด้านล่างคือการนําเสนอรายละเอียดของส่วนหลักของระบบ
| ปริมาตร | คําอธิบาย |
| ระดับความแม่นยํา | 0.01 คลาส |
| เครื่องวัดแบบมาตรฐาน | COM3003, RX-31, K8e เป็นต้น |
| จํานวนเครื่องวัดมาตรฐานพร้อมกัน | 3 หรือ 6 ชิ้น (สูงสุด 12 ตําแหน่งตามความต้องการของลูกค้า) |
| ระยะความดัน (เฉพาะระยะกลาง) | 3×30V ถึง 480V |
| พลังงานของแรงกระชับกําลังออก | 3 × 200VA |
| ความละเอียดของแรงดัน | 00.001% |
| ความมั่นคงของความตึงเครียด | 00.005%/120s |
| อัตราการเปลี่ยนภาระ | 0.01% (ระยะความจูงแบบเส้นตรงทั้งหมด) |
| การบิดเบือนความกระตุ้น | ≤ 0.05 % |
| ระยะเวลาปัจจุบัน | 3 × 1mA ถึง 120A (สูงสุด 230A ตามความต้องการของลูกค้า) |
| พลังการออกกําลังปัจจุบัน | 3 × 300VA |
| การแก้ไขปัจจุบัน | 00.001% |
| ความมั่นคงปัจจุบัน | 00.005%/120s |
| การบิดเบือนกระแสปัจจุบัน | ≤0.05 % |
| ระยะการปรับระยะ | 0° ถึง 360° |
| การแก้ไขระยะ | 0.01° |
| ระยะการปรับความถี่ | 45Hz ถึง 65Hz |
| ความละเอียดความถี่ | 0.001Hz |
| ความมั่นคงของพลังงาน | 0.020~120A: 0.005%/120s 0.005~0.020A: 0.01%/120s 0.003~0.005A: 0.02%/120s |
| การออกเสียงฮาร์มอนิก | อาร์โมเนียที่ 1 ถึง 64 เนื้อหา: ≤ 40% |
| การแสดงความผิดพลาด | วิธีการ: จอจอ LED จํานวน: หน้าต่างจอ 1 ช่องต่อตําแหน่งเมตร |
| สภาพแวดล้อมการทํางาน | พลังงานไฟฟ้า: 3P4W 3×380V±10%, 50Hz±2Hz อุณหภูมิบริเวณ: 20°C±5°C ความชื้นบริเวณ: 50%R.H±15%R.H |
