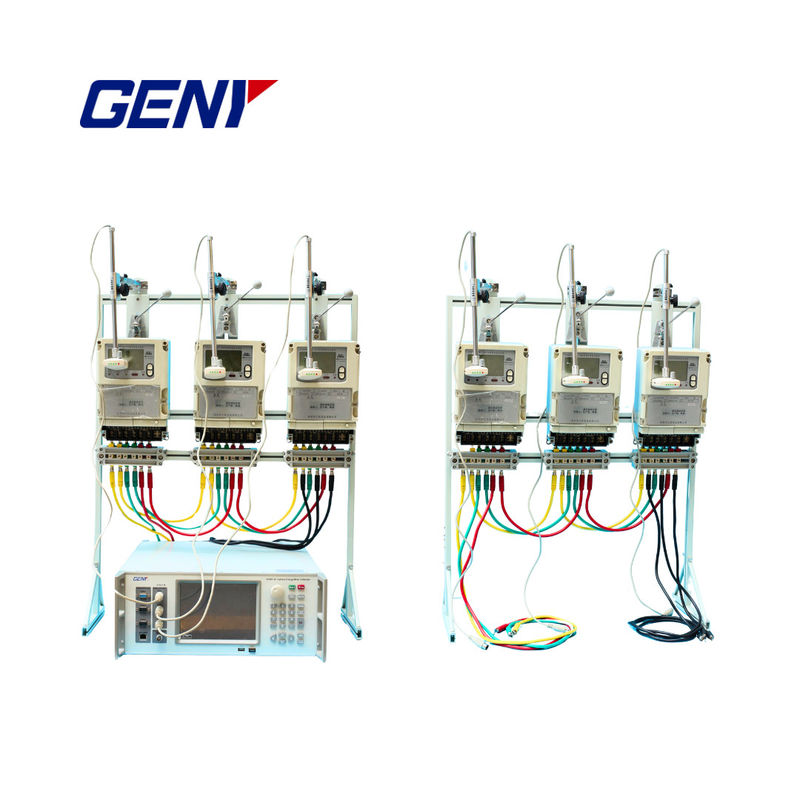

อุปกรณ์การทดสอบเครื่องวัดพลังงานแบบพกพา ซีรี YC99T

รุ่นหมายเลข

YC99T-3C

ตําแหน่ง / ความแม่นยําของเมตร

3 / 005

การออกแรงดัน AC

ระยะทาง

57.7V,100V, 220V, 380V 660

ระยะการปรับ

(0-120) %RG (RG คือช่วง)

ปรับความละเอียด

00.01%RG 0.1%RG 1%RG 10%RG

ความมั่นคง

00.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

การบิดเบือน

0.2% (ภาระที่ไม่สามารถจุได้)

ความจุออกสูงสุด

20VA/เฟส

ความแม่นยําของการวัด

% 0.05%RG ((0.05cl), % 0.1%RG ((0.1cl)

อัตราการออกไฟฟ้า AC

ระยะทาง

0.05A 0.2A 1A 5A 16.67A 50A

ปรับระยะ

(0-120) %RG (RG คือช่วง)

ปรับความละเอียด

00.01%RG 0.1%RG 1%RG 10%RG

ความมั่นคง

00.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

การบิดเบือน

0.2% (ภาระที่ไม่สามารถจุได้)

ความจุออกสูงสุด

50VA ((50A ระยะ)

ความแม่นยําของการวัด

% 0.05%RG ((0.05cl), % 0.1%RG ((0.1cl)

พลังงานออก

ความมั่นคง

00.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

ความแม่นยําของพลังงาน

%0.05%RG

การออกระยะ

ระยะการปรับผลิต

0 ~ 35999

พลังการปรับผลิต

10°,1°0.1°0.01° ไม่จําเป็น

การแก้ไข

0.01

ความแม่นยําของการวัด

%005

ผลิตปัจจัยพลังงาน

ระยะการปรับ

-1~0~+1

การวัดความละเอียด

0.0001

ความแม่นยําของการวัด

%00005

การออกความถี่

ระยะการปรับ

40Hz ∙ 70Hz

ความละเอียดการปรับผลิต

1Hz, 0.1Hz, 0.01Hz, 0.001Hz เป็นตัวเลือก

การแก้ไข

0.001Hz

ความถูกต้อง

% 0.002Hz

การตั้งค่าฮาร์โมนิก

ระเบียบแบบสอดคล้อง

2 ~ 63

อัมพลิทูด์ฮาร์มอนิก

0 ~ 40%

มุมฮาร์มอนิก

0 ~ 35900

ความผิดพลาดการตั้งฮาร์มอนิก

2 ~ 31: % 0.1%, 32 ~ 63: % 0.2%

การวัดความผิดพลาดพลังงาน

ขั้นต่ําความผิดพลาดพื้นฐานของพลังงานประสิทธิภาพ

% 0.05%RD ((วอลเตจ30V ~ 660V,กระแส 0.02A ~ 60A,PF 0.5)

ขั้นต่ําความผิดพลาดพื้นฐานของพลังงานปฏิกิริยา

% 0.1%RD ((วอลเตจ30V ~ 660V,ปัจจุบัน0.02A ~ 60A,PF 0.5)

คริสตัลมาตรฐาน

ความแม่นยําของความถี่

% 0.5ppm (ออกจากโรงงาน@25)

ความมั่นคงของความถี่

% 0.1ppm, -20 ~ +70

การใส่พลังงาน

จํานวนการเข้าพลังงาน

3 ช่องทางทํางาน 3 ช่องทางทํางาน

ปริมาตรทั่วไป

พลังงานไฟฟ้า

AC220V%15% หรือ 110V%15%

ความถี่

50Hz ~ 60Hz

การใช้

60VA ~ 1000VA

สภาพสิ่งแวดล้อม

20 ~ 30 ความชื้นสัมพันธ์

สถานที่เก็บ

-20 ~50

ขนาดและน้ําหนัก

600mm ((L) 400mm ((W) 266mm ((H) 30kg

รุ่นหมายเลข

YC99T-5C

ตําแหน่ง / ความแม่นยําของเมตร

3 / 0.05 cl

การออกแรงดัน AC

ระยะทาง

57.7V,100V, 220V, 380V

ระยะการปรับ

(0-120) %RG (RG คือช่วง)

ปรับความละเอียด

00.01%RG 0.1%RG 1%RG 10%RG

ความมั่นคง

00.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

การบิดเบือน

0.2% (แรงต่อต้าน)

ความจุออกสูงสุด

20VA/เฟส

ความแม่นยําของการวัด

% 0.05%RG ((0.05cl), % 0.1%RG ((0.1cl)

อัตราการออกไฟฟ้า AC

ระยะทาง

0.05A 0.2A 1A 5A 20A 100A

ปรับระยะ

(0-120) %RG (RG คือช่วง)

ปรับความละเอียด

0.01%RG, 0.1%RG, 1%RG, 10%RG ((ไม่จําเป็น)

ความมั่นคง

00.01%/2min (0.05cl), 0.02%/2min ((0.1cl)

การบิดเบือน

0.2% (ภาระที่ไม่สามารถจุได้)

ความจุออกสูงสุด

ระยะ 100VA ((100A)

ความแม่นยําของการวัด

% 0.05%RG ((0.05cl), % 0.1%RG ((0.1cl)

พลังงานออก

ความมั่นคง

00.01%/2min ((0.05cl), 0.02%/2min ((0.1cl)

ความแม่นยําของพลังงาน

%0.05%RG

การออกระยะ

ระยะการปรับผลิต

0 ~ 35999

พลังการปรับผลิต

10°,1°0.1°0.01° ไม่จําเป็น

การแก้ไข

0.01

ความแม่นยําของการวัด

%005

ผลิตปัจจัยพลังงาน

ระยะการปรับ

-1~0~+1

การวัดความละเอียด

0.0001

ความแม่นยําของการวัด

%00005

การออกความถี่

ระยะการปรับ

45Hz ∙ 70Hz

ความละเอียดการปรับผลิต

1Hz, 0.1Hz, 0.01Hz, 0.001Hz

การแก้ไข

0.001Hz

ความถูกต้อง

% 0.002Hz

การตั้งค่าฮาร์โมนิก

ระเบียบแบบสอดคล้อง

2 ~ 63

อัมพลิทูด์ฮาร์มอนิก

0 ~ 40%

มุมฮาร์มอนิก

0 ~ 35999

ความผิดพลาดการตั้งฮาร์มอนิก

2 ~ 31: % 0.1%, 32 ~ 63: % 0.2%

การวัดความผิดพลาดพลังงาน

ขั้นต่ําความผิดพลาดพื้นฐานของพลังงานประสิทธิภาพ

% 0.05%RD ((วอลเตจ 30V ~ 380V,กระแส 0.02A ~ 120A,PF 0.5)

ขั้นต่ําความผิดพลาดพื้นฐานของพลังงานปฏิกิริยา

% 0.1%RD ((วอลเตจ30V ~ 380V,ปัจจุบัน0.02A ~ 120A,PF 0.5)

คริสตัลมาตรฐาน

ความแม่นยําของความถี่

% 0.5ppm (ออกจากโรงงาน@25)

ความมั่นคงของความถี่

% 0.1ppm, -20 ~ +70

การใส่พลังงาน

จํานวนการเข้าพลังงาน

3 ช่องทางทํางาน 3 ช่องทางทํางาน

ปริมาตรทั่วไป

พลังงานไฟฟ้า

AC220V%15% หรือ 110V%15%

ความถี่

50Hz ~ 60Hz

การใช้

60VA ~ 1000VA

สภาพสิ่งแวดล้อม

20 ~ 30 ความชื้นสัมพันธ์

สถานที่เก็บ

-20 ~50

ขนาดและน้ําหนัก

600mm ((L) 400mm ((W) 266mm ((H), 48kg
