YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ

YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ

ชื่อแบรนด์: GENY
เลขรุ่น: YC-1891GT
ขั้นต่ำ: 1
ราคา: negotiate rates
เงื่อนไขการจ่ายเงิน: T/T, L/C, D/P, T/T
ความสามารถในการจําหน่าย: 5ชุด/1เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
ISO, CE
ช่วงแรงดันขาออก:
3x57.7V / 3x100V / 3x220V / 3x380V
ผลกระทบจากการเปลี่ยนเฟส::
< 0.1%
ช่วงการปรับเฟสเอาท์พุต:
0.01°~360°
โหลดระเบียบ:
<±0.3°
ช่วงการปรับความถี่เอาต์พุต:
45Hz ถึง 65Hz
รายละเอียดการบรรจุ:
กรณีไม้อัด
สามารถในการผลิต:
5ชุด/1เดือน
เน้น:

ระบบตรวจสอบเครื่องวัดพลังงานที่ตั้ง

คําอธิบายสินค้า

YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ

คุณสมบัติของอุปกรณ์

  • ลักษณะของระบบที่ยืดหยุ่น
  • อินเตอร์เฟซ RJ-45 / RS-485 / CAN
  • พนักงานส่งสัญญาณ / สัญญาณทางไกล / อินเตอร์เฟซการสื่อสาร Bluetooth State Grid
  • การใช้งานการปรับขนาดอัตโนมัติของไมโครคอมพิวเตอร์ และการใช้งานการปรับขนาดมือของคีย์บอร์ด
  • การตั้งค่าแผนการปรับขนาดแบบยืดหยุ่น
  • รูปแบบรายงานต่าง ๆ ที่สามารถปรับปรุงได้ตามความต้องการของผู้ใช้
  • ระเบียบสื่อสารสําหรับ Smart Metering
  • ฟังก์ชันการใส่ Barcode และ Networking
  • รองรับ 645, 698 โปรโตคอลสื่อสาร



รายละเอียดเทคนิค

ระดับความแม่นยําของอุปกรณ์: 0.05 ระดับ / 0.1 ระดับ

ความดันออก

  • ระยะ: 3x57.7V / 3x100V / 3x220V / 3x380V
  • ระยะการปรับ: 0 ~ 120% Un
  • ความละเอียดการปรับ: ขั้นต่ํา 1mV
  • การบิดเบือนรูปคลื่น: ≤0.3%
  • อัตราการเปลี่ยนแปลงระยะ: < 0.1%
  • การกําหนดภาระ: ≤ ± 0.3% ของค่าขนาดเต็ม (ความต้านทานบริสุทธิ์, อุปทาน, ความจุ)
  • ความแม่นยําของการติดตาม: การติดตามเครื่องวัดมาตรฐานหลายฟังก์ชัน

กระแสไฟออก

  • ระยะทาง: 3x0.02A ~ 100A การเลือกระยะทางอัตโนมัติ (ส่วนของแหล่งพลังงาน, Imax Default = 50A)
  • 3x0.2A~500A (ผ่านการแปลง ICT Output 1:10 ระดับความแม่นยําของ ICT: 001)
  • ผลิตการแปลง CT กระแสเริ่มต้น: 200mA (ขั้นต่ํา) ความแม่นยําของกระแสเริ่มต้น ≤ 3%
  • ความดันการออกของ Rogowski Coil แบบจําลอง: 0.16mV-400mV (ตรงกับการเข้าของ Rail Meter 0.2A ~ 500A)
  • ระยะการปรับ: 0 ~ 120% ใน
  • ความละเอียดการปรับ: ขั้นต่ํา 0.1mA (ส่วนของแหล่งพลังงาน)
  • การบิดเบือนรูปคลื่น: ≤0.3%
  • อัตราการเปลี่ยนแปลงระยะ: < 0.1%
  • การกําหนดภาระ: ≤ ± 0.3% ของค่าขนาดเต็ม (ความต้านทานบริสุทธิ์, อุปทาน, ความจุ)
  • ความแม่นยําของการติดตาม: การติดตามเครื่องวัดมาตรฐานหลายฟังก์ชัน

ขั้นตอนการผลิต

  • ระยะการปรับ: 0.01°~360°
  • ความแม่นยําในการปรับ: ขั้นต่ํา 0.01 °
  • การกําหนดภาระ: <±0.3°
  • ความแม่นยําของการติดตาม: การติดตามเครื่องวัดมาตรฐานหลายฟังก์ชัน

ความถี่การออก

  • ระยะการปรับ: 45.000Hz ~ 65.000Hz
  • ความแม่นยําในการปรับ: ขั้นต่ํา 0.001Hz
  • การกําหนดภาระ: < ± 0.1%
  • ความแม่นยําของการติดตาม: การติดตามเครื่องวัดมาตรฐานหลายฟังก์ชัน

ความสมดุลของพลังงานผลิต

  • เมื่ออุปกรณ์แสดง symmetry (หรือตั้งค่าเป็น) symmetry ความจริงของผลิตไม่ควรเกินคําสั่งในตาราง 3-3.

ความมั่นคงของพลังงานออก

  • หลังจากที่อุปกรณ์บรรลุภาวะที่มั่นคงทางความร้อน ภายในช่วงความจุออกที่กําหนดไว้ ความมั่นคงของพลังงานออก Py ไม่ควรเกินมาตรฐานในตาราง 3-4

(ตาราง 3-3)

ระดับความแม่นยําของอุปกรณ์ การประเมินความแรงดัน (%) อัตราการสัมผัสของกระแส (%) ความสมองระยะ (°)
0.05 ระดับ ± 05 ± 10 2
0.1 ระดับ ± 05 ± 10 2



(ตาราง 3-4)

ระดับความแม่นยําของอุปกรณ์ 0.05 ระดับ 0.1 ระดับ
ΓΡ อยู่ที่ 10 0.02 0.05
γΡ ใน 0.5L 0.05 0.1



สัญญาณเวลา

  • เครื่องวัดความถี่เวลาแบบโมดูล ความถี่เวลาผลิต 625kHz
  • ความแม่นยําความถี่ของออสไซเลเตอร์คริสตัลภายใน ≤0.4x10^-6, ความมั่นคงต่อปี ≤0.1x10^-6
  • (ด้านบนคือการตั้งค่าโดยกําหนดเอง สําหรับปารามิเตอร์และฟังก์ชันการทํางานอื่น ๆ กรุณาติดต่อกับบริษัทของเราเพื่อการปรับแต่ง)

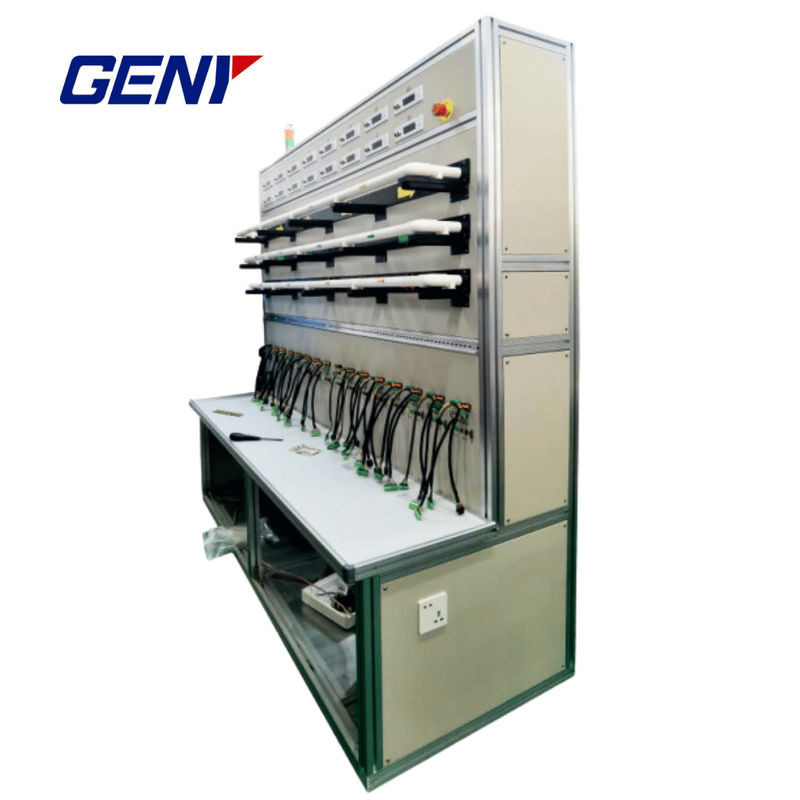

YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ 0

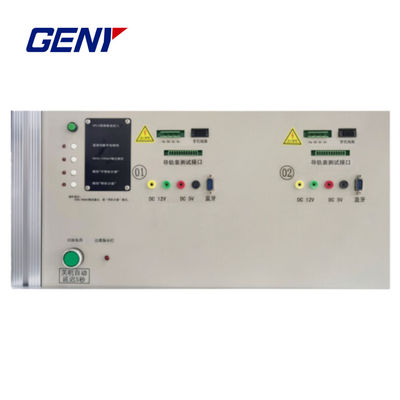

YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ 1





การรับรอง

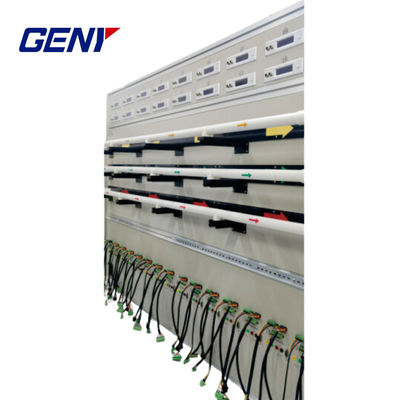

YC-1893GT ระบบตรวจสอบเครื่องวัดพลังงานที่ติดรถไฟ 2
