| ชื่อแบรนด์: | GENY |
| เลขรุ่น: | YC-1893R |
| ขั้นต่ำ: | 1 |
| ราคา: | negotiate rates |
| เงื่อนไขการจ่ายเงิน: | T/T, L/C, D/P, T/T |
| ความสามารถในการจําหน่าย: | 5ชุด/1เดือน |
พลังงาน / ระบบไฟฟ้า
| โวลเตชั่น | พลังงานไฟฟ้าแบบ AC 240/415 V (+ 5% และ - 10%) หรือตามความต้องการ |
| ความถี่ | 50/60Hz ± 2Hz |
| พลังงาน | > 3 × 6kVA |
| อุณหภูมิบริเวณ | -10°C... +40°C |
| ความชื้นสัมพัทธ์ | 35%... 95% |
| การติดตั้งระบบ | นิวเทรลติดดินอย่างแข็งแรง |
| ระดับการป้องกันการกระตุ้น | ≥ 10 kV/120 จูล (10/1000μs) |
แหล่งพลังงาน
| โวลเตชั่น | |
| ความดันการทดสอบออก (เฉลี่ยระยะ) | 3× (24V ̇ 500V) หรือตามความต้องการ |
| พลังงานของแรงดันออก | 3 × 100VA |
| การแก้ไข | ดีกว่า 0.01% ของค่าระดับขนาดเต็มของช่วง |
| การตั้งค่าความแม่นยํา | ดีกว่า 0.05% ในค่าช่วงสุดท้าย |
| ความมั่นคง | ดีกว่า 0.005% / ชั่วโมง (เวลาการบูรณาการ 150 s) |
| การควบคุมภาระจาก 0-max. load | < 0.01% |
| ค่าปรับการบิดเบือน | < 0.3% สําหรับภาระความต้านทานเชิงเส้น |
| ฮาร์โมนิก | 2 ̇ 21 เป็นโปรแกรมฟรี |
| ปัจจุบัน | |
| ปัจจุบันผลิตการทดสอบ | 3 × (1mA ̇ 120A) |
| พลังงานของปัจจุบันการออก | 3 × 150VA |
| การแก้ไข | ดีกว่า 0.01% ของค่าระดับขนาดเต็มของช่วง |
| การตั้งค่าความแม่นยํา | ดีกว่า 0.05% ในค่าช่วงสุดท้าย |
| ความมั่นคง | ดีกว่า 0.005% / ชั่วโมง (เวลาการบูรณาการ 150 s) |
| การควบคุมภาระจาก 0-max. load | < 0.01% |
| ค่าปรับการบิดเบือน | < 0.3% สําหรับภาระความต้านทานเชิงเส้น |
| ฮาร์โมนิก | 2 ̇ 21 เป็นโปรแกรมฟรี |
| มุมระยะ | |
| ระยะทาง | 0 -- 360° |
| การแก้ไข | 0.01° |
| การตั้งค่าความแม่นยํา | 0.1° |
| ความถี่ | |
| ระยะทาง | 45Hz ∙ 65Hz |
| การแก้ไข | 00.01Hz |
มาตรฐานอ้างอิง
| พลังงานไฟฟ้า | |
| โวลเตชั่น | AC220V ± 10% |
| ความถี่ | 50Hz ± 2Hz |
| การใช้พลังงานสูงสุด | 45VA |
| การใช้เงื่อนไข | |
| อุณหภูมิแวดล้อม | 10oC... 30oC |
| ความชื้นสัมพัทธ์ | 45%... 75% |
| ความเข้มข้นของแม่เหล็กภายนอก | ≤ 0.025mT |
| ระยะความถี่ | 45Hz... 65Hz |
| กระแสการทดสอบ | |
| ระยะทาง | 1mA... 120A |
| ความผิดพลาด |
- ± 0.02% (50mA...120A) (ค่าการวัดสัมพันธ์) - ± 0.05% (1...50mA) (ค่าระยะสมบูรณ์ของขนาดสมัคร) |
| ระยะเวลาแสดงปัจจุบัน | 1.000mA... 120.000A (1A, 10A, 100A) |
| ความดันการทดสอบ | |
| ระยะทาง | 50V... 480V (ระยะทางอัตโนมัติ) |
| ความผิดพลาด |
- ± 0.02% (50V...480V) (ค่าการวัดสัมพันธ์) - ± 0.05% (5V...50V) (ค่าการวัดสัมพันธ์) |
| ระยะการแสดงแรงดัน | 50.000 ((V)... 480.000 ((V) |
| ความผิดพลาดในการวัดพลังงาน | |
| พลังงาน | +0.02% (ค่าการวัดสัมพันธ์) 50V... 480V, 0.05A... 120A |
| พลังงานปฏิกิริยา | +0.05% (ค่าการวัดสัมพันธ์) 50V... 480V, 0.05A... 120A |
| ความสามารถที่เห็นได้ | +0.05% (ค่าการวัดสัมพันธ์) 50V... 480V, 0.05A... 120A |
| ปัจจัยพลังงานการทดสอบ (PF=P/F) ความผิดพลาด: 0.05% | |
| ระยะเวลาแสดง | -1.00000... +1.00000 |
| เงื่อนไขพลังงาน |
CH=109 imp/kWh (ขั้นตอน 1A และ 0.1A) CH=108 imp/kWh (ขั้นตอน 10A) CH=107 imp/kWh (ขั้นตอน 100A) |
| ระบบการวัด |
- 4 สายด้ายทํางาน/ปฏิกิริยา/ปฏิกิริยาต่อสาน - 3 สายด้ายทํางาน/ปฏิกิริยา/ปฏิกิริยาสานต่อ - 2 สายด่วน / กระตุ้น
|
| การใส่พลังงาน | |
| ความถี่ | 0.5kHz |
| โวลเตชั่น | 24V |
| ระยะการวัด input | |
| ผลิต | อัมพวาท TTL ความจุ > 2kΩ |
| ขนาด (W * H * D) | 131mm * 432mm * 470mm |
| น้ําหนัก | 16 กิโลกรัม |

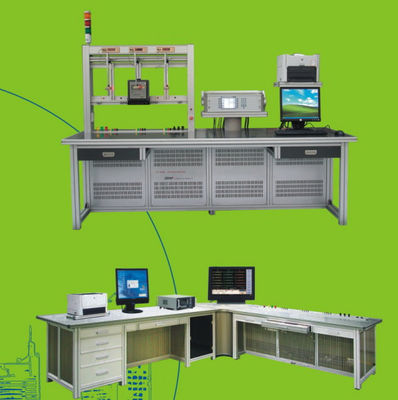

MTS มีลักษณะดังต่อไปนี้
- รองรับพอร์ตการสื่อสารปานกลางเพื่อทดสอบเมตรฉลาดผ่าน RS232 / Ethernet
- การปรับระดับปลายบนราฟสําหรับการตรวจสอบเตียงทดสอบ
- เครื่องวัดพลังงาน 1 ขั้นตอน สําหรับการทดสอบ
- เครื่องวัดพลังงาน 3 ขั้นตอน สําหรับการทดสอบ
- ความแม่นยํา การทดสอบเครื่องวัดมาตรฐานมาตรฐาน
- การทําความร้อนก่อน
- การทดสอบความแม่นตาม IEC
- การทดสอบการเคลื่อนไหว
- เริ่มการทดสอบปัจจุบัน
- การทดสอบความผิดพลาด
- ทดสอบเครื่องหมาย
- การทดสอบปริมาณการส่งผลกระทบที่เกี่ยวข้องกับการทดสอบความแม่นยํา (ความดัน, ความถี่, ลําดับระยะกลับ, ความไม่สมดุลของความดัน)
- อิทธิพลขององค์ประกอบฮาร์มอนิกในวงจรแรงดันและกระแสไฟฟ้าตาม IEC
- การติดตามการปลอมแปลงและการหลอกลวง
- Sub Harmonics ตามมาตรฐาน IEC (IEC 62052-11 / 62053-21/22/23)
- อาร์มอนิกที่แปลกตามมาตรฐาน IEC
