| ชื่อแบรนด์: | GENY |
| เลขรุ่น: | YC-98S1H |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
■ การวัดข้อผิดพลาดของมิเตอร์ไฟฟ้าในสถานที่
■ คลาสความแม่นยำ 0.05 ในโหมดโดยตรง

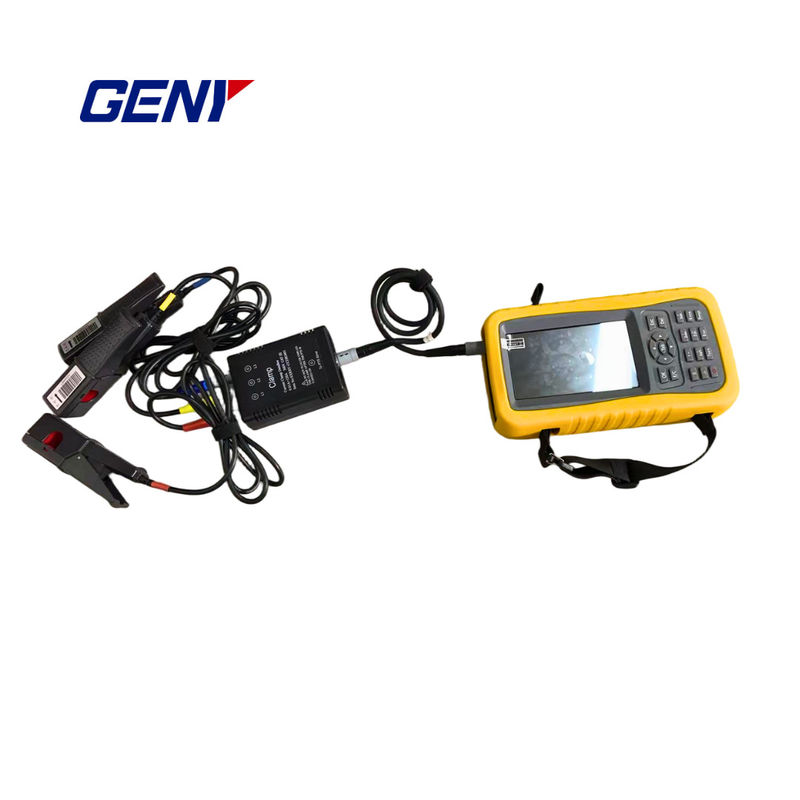

■ การวัดกระแสด้วยแคลมป์ AC ตั้งแต่ 5A ถึง 2000A
■ ฮาร์มอนิกสูงสุด 51
■ การวัดภาระสำหรับ CT/PT
■ การวัดอัตราส่วนสำหรับ CT/PT
■ การวัดอัตราส่วนสำหรับ CT แรงดันไฟฟ้าสูงถึง 35KV (อุปกรณ์เสริม)
■ หน้าจอ LCD สัมผัส TFT ขนาด 5 นิ้ว
■ แหล่งจ่ายไฟผ่านแหล่งจ่ายภายนอก, แรงดันไฟฟ้าทดสอบ หรือแบตเตอรี่
■ ประเภทมือถือ น้ำหนัก 0.9KG
■ สามารถทำการทดสอบ CT สามเฟสได้
|
เงื่อนไขและข้อกำหนดการใช้งาน |
||||
|
สภาพแวดล้อม |
ความปลอดภัย |
|||
|
อุณหภูมิในการทำงาน |
ความชื้นสัมพัทธ์ |
ระดับความสูง |
ระดับ IP |
การปฏิบัติตาม |
|
-25℃-45℃ |
40%-95% |
<2500m |
51 |
IEC |
|
รุ่น |
YC-98S1 |
YC-98S1H |
||
|
แรงดันไฟฟ้าทดสอบ |
||||
|
ช่วง |
30-480V |
0-440V |
||
|
ข้อผิดพลาด |
±0.05% |
±0.05% |
||
|
ฮาร์มอนิก |
2nd - 51st |
2nd - 51st |
||
|
กระแสทดสอบ |
||||
|
ช่วง (โหมดโดยตรง) |
0.025-12A |
0.001-12A |
||
|
ข้อผิดพลาด (โหมดโดยตรง) |
±0.05% |
±0.05% |
||
|
ช่วง (100A Clamp - on CT) |
0.5-120A |
0.1-120A |
||
|
ข้อผิดพลาด (100A Clamp - on CT) |
±0.2% |
±0.2% |
||
|
ฮาร์มอนิก |
2nd - 51st |
2nd - 51st |
||
|
ข้อผิดพลาดในการวัดพลังงาน/พลังงาน |
||||
|
แอคทีฟ (โหมดโดยตรง) |
±0.05% |
±0.05% |
||
|
แอคทีฟ (100A Clamp - on CT) |
±0.2% |
±0.1% |
||
|
รีแอคทีฟ (โหมดโดยตรง) |
±0.1% |
±0.1% |
||
|
รีแอคทีฟ (100A Clamp - on CT) |
±0.5% |
±0.5% |
||
|
ข้อผิดพลาดอื่นๆ |
||||
|
การวัดอัตราส่วน |
±0.5% |
±0.5% |
||
|
อิทธิพลของแรงดันไฟฟ้า |
<±0.01% |
<±0.01% |
||
|
อิทธิพลของความถี่ |
<±0.01% |
<±0.01% |
||
|
อิทธิพลของอุณหภูมิ |
<±0.01%/℃ |
<±0.01%/℃ |
||
|
อิทธิพลของความแม่นยำ 24 ชม. |
<±0.01% |
<±0.01% |
||
|
อิทธิพลของฮาร์มอนิก |
<±0.01% |
<±0.01% |
||
|
มุมเฟส |
||||
|
ช่วง |
-180° - 180° |
-180° - 180° |
||
|
ข้อผิดพลาด |
<±0.1° |
<±0.1° |
||
|
ความถี่ |
||||
|
ช่วง |
45 - 65Hz |
45 - 65Hz |
||
|
ข้อผิดพลาด |
±0.01Hz |
±0.01Hz |
||
|
เอาต์พุตพัลส์ |
||||
|
ความถี่สูง (โหมดโดยตรง) |
1.8x10^5 PKWh |
1.2x10^5 PKWh |
||
|
ความถี่ต่ำ (โหมดโดยตรง) |
360000P/(kWh,kvarh,kVAh) |
2400P/(kWh,kvarh,kVAh) |
||
|
อัตราส่วนพัลส์ |
1:01 |
1:01 |
||
|
ระดับเอาต์พุต |
5V |
5V |
||
|
อินพุตพัลส์ |
||||
|
ช่องอินพุต |
2 |
2 |
||
|
ระดับอินพุต |
5 - 10V |
5 - 10V |
||
|
ความถี่อินพุต |
สูงสุด 5kHz |
สูงสุด 5kHz |
||
|
อื่นๆ |
||||
|
แหล่งจ่ายไฟ |
ไฟภายนอก, แรงดันไฟฟ้าทดสอบ หรือแบตเตอรี่ |
ไฟภายนอก, แรงดันไฟฟ้าทดสอบ หรือแบตเตอรี่ |
||
|
จอแสดงผล |
หน้าจอสัมผัส TFT ขนาด 7" |
หน้าจอสัมผัส TFT ขนาด 5" |
||
|
ขนาด (มม.) |
245×150×50 |
210×110×52 |
||
|
น้ำหนัก (KG) |
2 |
0.9 |
||
