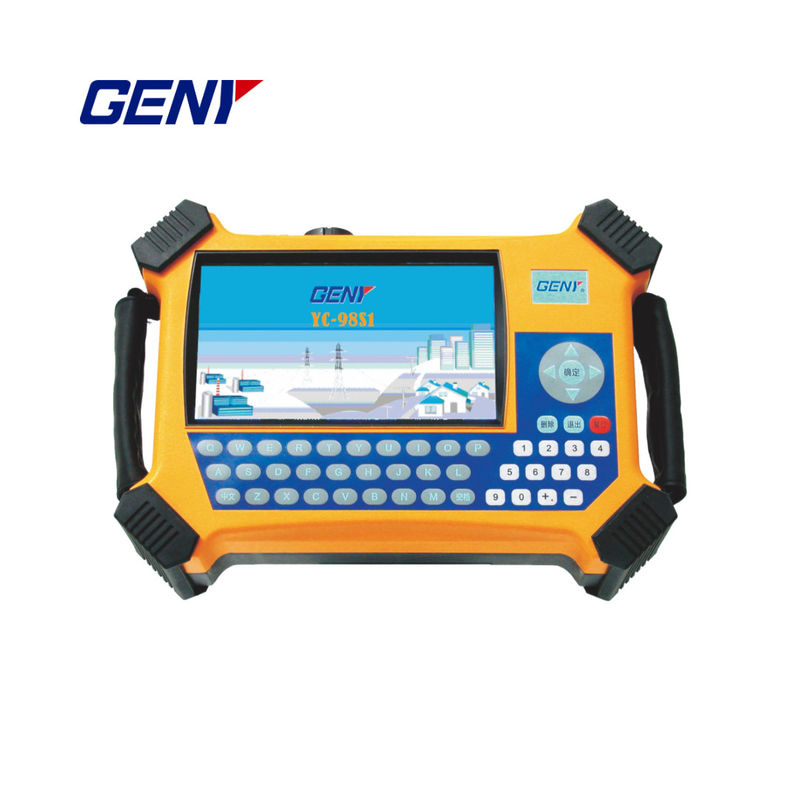

เครื่องปรับระดับสามระยะพกพา สําหรับการวัดความแรงดันและกระแสไฟฟ้าอย่างแม่นยํา

ข้อผิดพลาด (100ACLAMP CT)

± 0.2% (5A, 100A) ± 0.5% (อื่น ๆ )

มีความกลมกลืนกัน

2nd ~ 51st

เริ่มต้นปัจจุบัน

0.05%คือ

ข้อผิดพลาดการวัดพลังงาน (คลื่นวิทยุและคลื่นพื้นฐาน)

พลังงานที่ใช้งานอยู่ (การเชื่อมต่อโดยตรง)

± 0.05%

พลังงานที่ใช้งานอยู่ (100A clampct)

± 0.2% (5A, 100A) ± 0.5% (อื่น ๆ )

พลังงานปฏิกิริยา (การเชื่อมต่อโดยตรง)

± 0.1%

พลังงานปฏิกิริยา (100A clampct)

± 0.5% (5A, 100A) ± 1.0% (อื่น ๆ )

ข้อผิดพลาดการวัดพลังงาน (คลื่นเต็มและคลื่นพื้นฐาน)

พลังงานที่ใช้งานอยู่ (การเชื่อมต่อโดยตรง)

± 0.05% (± 0.1%)

พลังงานที่ใช้งานอยู่ (100A clampct)

± 0.2% (5A, 100A) ± 0.5% (อื่น ๆ )

พลังงานปฏิกิริยา (การเชื่อมต่อโดยตรง)

± 0.1%

พลังงานปฏิกิริยา (100A clampct)

± 0.5% (5A, 100A) ± 1.0% (อื่น ๆ )

ข้อผิดพลาด (คลื่นฮาร์มอนิก)

การเชื่อมต่อโดยตรง

kwh, u, i, p, q, s

± 0.2%H (H = 1+0.01K, K = 2 ~ 51)

แคลมป์ CT

kwh, u, i, p, q, s

± 0.5%H (H = 1+0.01K, K = 2 ~ 51)

5a/100a

หมุนเวียนกระแสไฟฟ้าสำหรับการสอบเทียบด้วยตนเองของ 5A CCT

0.05a, 0.1a, 0.25a, ​​0.5a, 1a, 2.5a, 5a

ข้อผิดพลาดของการสอบเทียบตนเองของ 5ACCT

± 0.1%

(ข้อผิดพลาดเชิงเส้นและเฟส)

แคลมป์ CT 500A/1000A

kwh, u, i, p, q, s

± 1.0%H (H = 1+0.01K, K = 2 ~ 51)

ข้อผิดพลาด - อื่น ๆ

การวัดอัตราส่วน

± 0.5%

อิทธิพลของแรงดันไฟฟ้า

<± 0.01%

อิทธิพลความถี่

<± 0.01%

อิทธิพลของอุณหภูมิ

<± 0.01%/℃

มีอิทธิพลต่อความแม่นยำ 24 ชั่วโมง

<± 0.01%

อิทธิพลฮาร์มอนิก

<± 0.01%

มุมเฟส

พิสัย

- 180 ° ~ 180 °

ข้อผิดพลาด

<± 0.1 °

ความถี่

พิสัย

45 ~ 65Hz

ข้อผิดพลาด

± 0.01Hz

เอาต์พุตชีพจร

ความถี่สูงภายใน (CH)

1.8x109 p/kwh

1.8x109 *(5/IE) P/kWh

เอาต์พุตความถี่ต่ำ

3600p, 36000p

360000p/kWh (Kvarh, Kvah)

3600p, 36000p

360000p

*(5/IE) P/KWH (Kvarh, Kvah)

อัตราส่วนชีพจร

1:01

ระดับเอาต์พุต

+5V (สามารถปรับได้ตามคำขอ)

อินพุตชีพจร

ช่องอินพุต

2

ระดับอินพุต

5 ~ 10V

ความถี่อินพุตพัลส์สูงสุด

สูงสุด 10kHz

แสดง

ปณิธาน

หน้าจอสัมผัส 7''tft

ระบบ

Windows CE

อื่น

โหมดการจ่ายแรงดันไฟฟ้า

พลังงานภายนอกวงจรทดสอบแบตเตอรี่

แหล่งจ่ายไฟทำงาน

AC 55 ~ 600V

แรงดันไฟฟ้าทน

4.0kV (ขั้วแรงดันไฟฟ้า, แหล่งจ่ายไฟและขั้วแรงดันไฟฟ้าต่ำ)

EFT (ไฟฟ้าชั่วคราวชั่วคราว)

2.0kV

ระดับ IP

IP51

การเพิ่มขึ้น

2.0kV (โหมดทั่วไป), 2.0kV (โหมดต่าง ๆ )

พลังงานในเวลาที่เสถียร

<3 นาที

แบตเตอรี่ที่มีค่าใช้จ่าย

11.1v 3000mAh

การใช้พลังงาน

<9w

อุณหภูมิการทำงาน

อุณหภูมิ -20 ℃ ~ +55 ℃ความชื้น 40% ~ 95%

อุณหภูมิการจัดเก็บ

อุณหภูมิ -40 ℃ ~ +80 ℃ความชื้น 40% ~ 95%

มิติ (มม.) (W × H × D)

หลัก

245 × 150 × 50

พกพา

425 × 336 × 196

น้ำหนัก (กิโลกรัม)

หลัก

2

ทั้งชุด

10
